电力市场模拟交易平台
发布时间:2022年02月28日 21:55    作者:    点击:[]


一、平台简介

结合目前电力市场改革最新进展,以电力市场专业理论知识与电力现货市场交易规则为基础,搭建电力现货市场仿真实验平台,通过理论教学与仿真实验虚实结合,满足新形势下人才培养的需求。

电力现货市场仿真实验平台主要功能包括发电企业和售电企业市场交易信息申报、市场交易撮合、出清结果发布、出清结果分析等,其中结果分析部分包括发电成交分析、售电成交分析、市场出清分析、电价分析及历史数据查询等多方面内容。既可用于学生学习,也可用于企业相关技术人员培训。

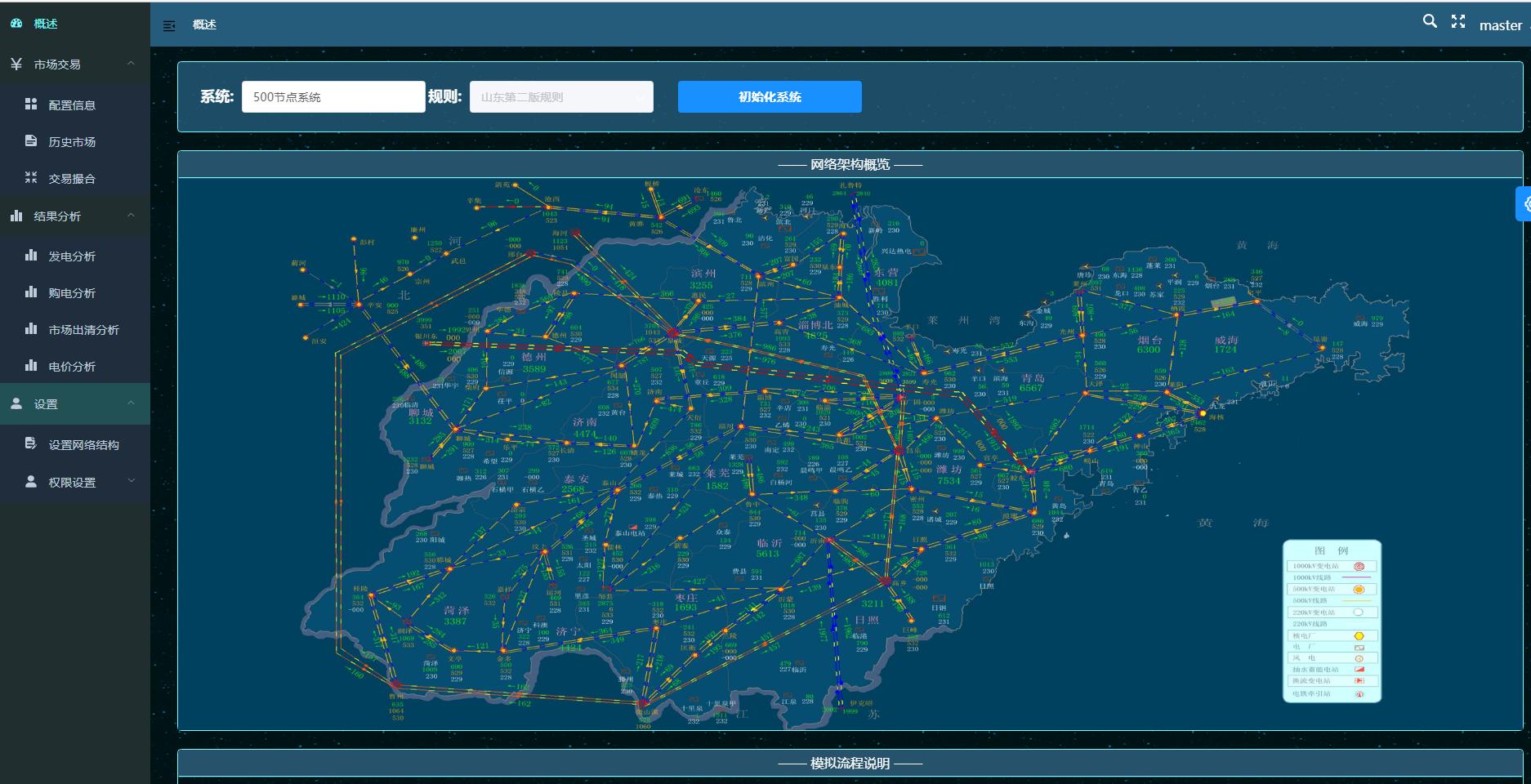

图1电力市场模拟交易平台主界面

二、平台运行流程

平台的总体运行流程如下,其中日前市场和实时市场的实施流程分别如图2和图3所示。

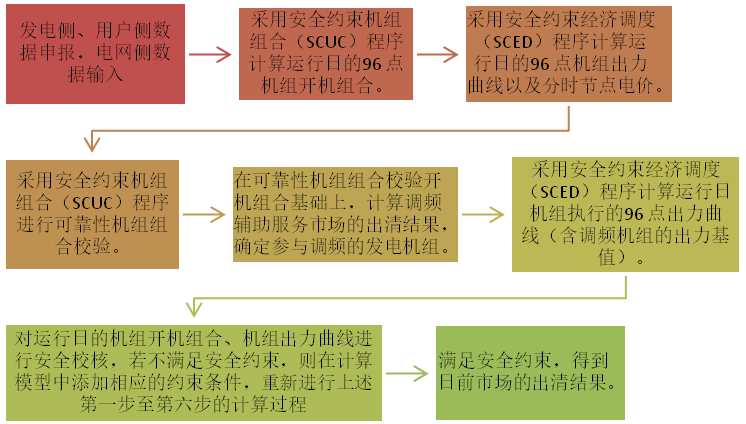

图2日前市场实施流程

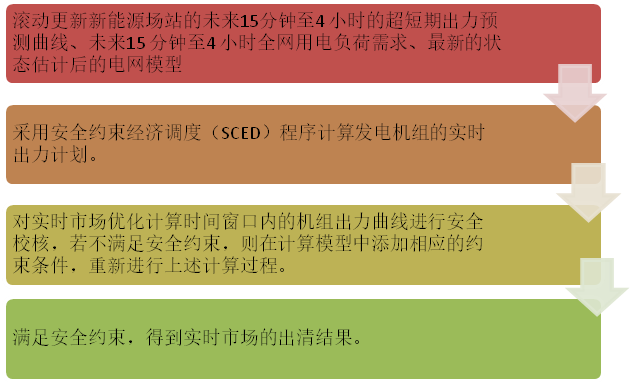

图3实时市场实施流程

(1)模拟交易平台给定网络拓扑结构、电网参数及电网运行边界条件、机组运行参数及运行边界条件;发布发电侧、售电侧的历史市场情况以及发电侧、售电侧历史申报数据和出清结算结果;

(2)在竞价日,发电侧进行机组发电价格申报;售电侧预测运行日用电负荷曲线;发电侧报量报价:申报价格表示机组运行在不同出力点的微增电量价格,即出力点每增加一个单位出力的报价,最多可申报7个出力点及对应价格;售电侧申报运行日96点负荷曲线;

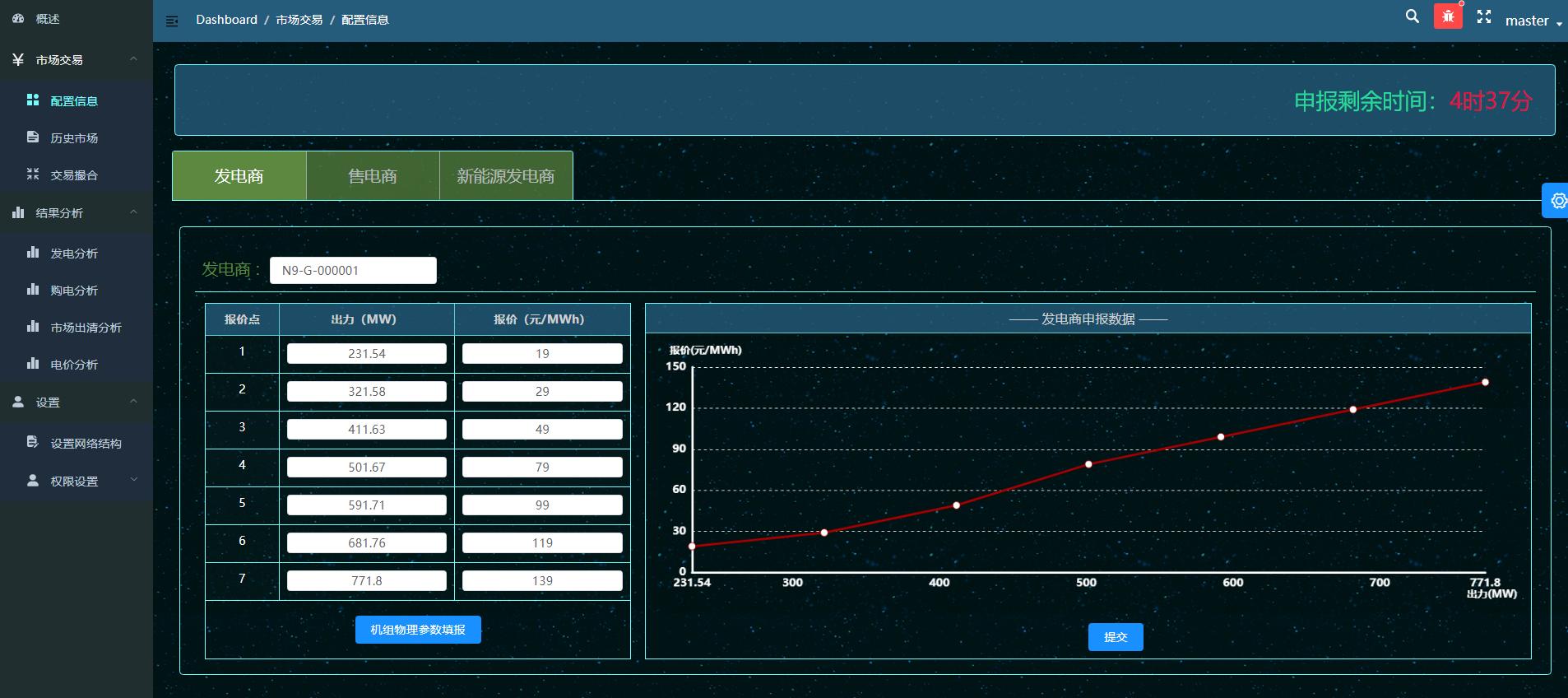

图4用户申报界面

(3)按照调度机构预测的非市场用户负荷曲线,叠加市场用户申报负荷,进行日前市场第一次出清,形成日前综合电价,用于售电侧日前市场交易结算;

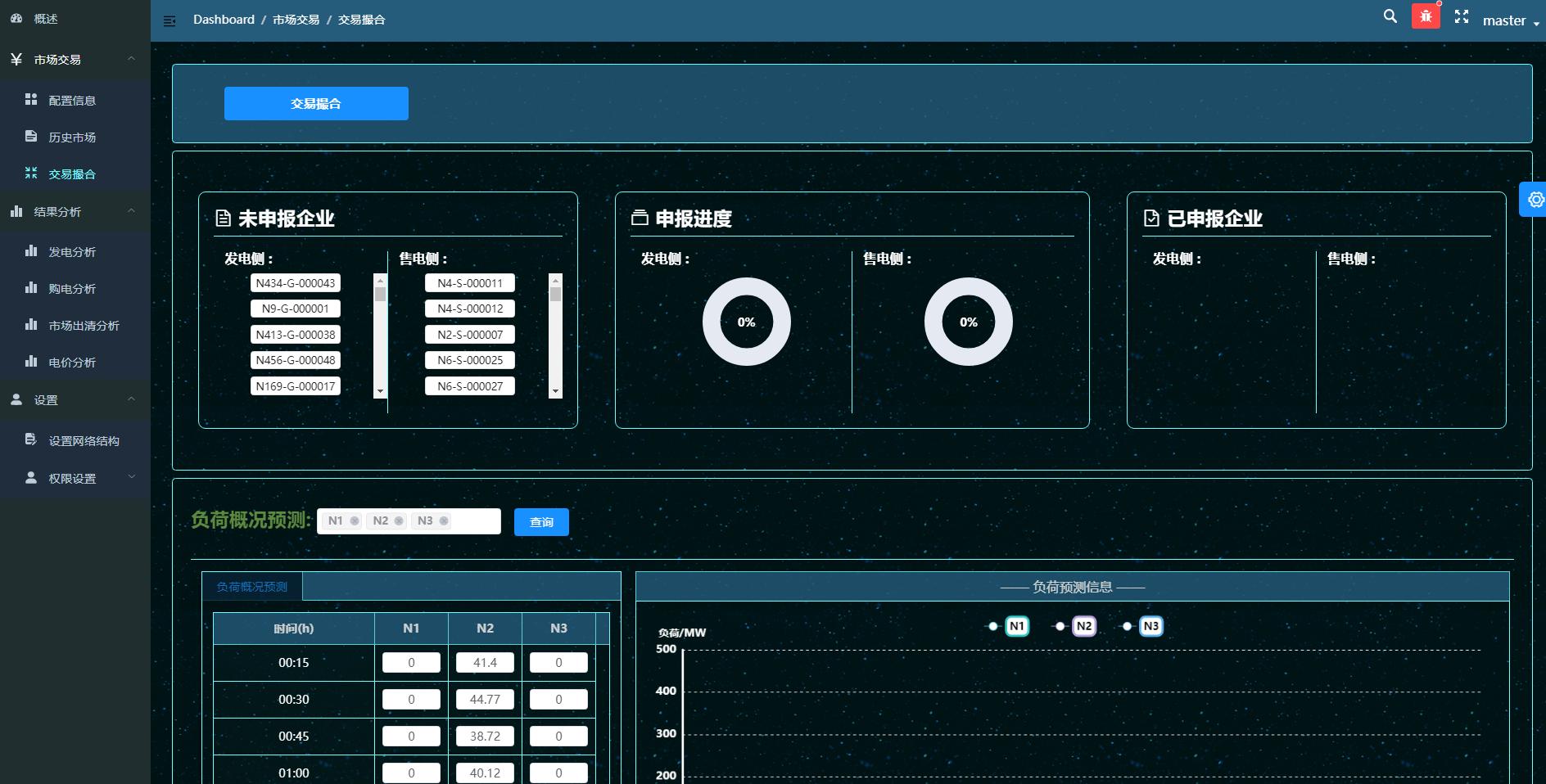

图5交易撮合界面

(4)按照调度机构预测的全网负荷曲线进行日前市场第二次出清,形成日前节点边际电价与发电机组日前出力曲线,出清结果用于发电侧日前市场交易结算

(5)按照封存的发电侧报价以及实际负荷进行实时市场滚动出清,出清结果用于实时市场交易结算;

(6)计算发电侧的发电收入:日前出清电量按照第二次日前市场出清得到的日前节点边际电价进行结算,实际上网电量与日前出清电量的偏差按照实时节点边际电价进行结算;计算售电侧的购电成本:售电侧申报负荷按照第一次日前市场出清得到的日前综合电价进行结算,运行日实际负荷与申报负荷的偏差按照实时综合电价进行结算。

三、平台特点

(1)采用实际市场运行结算规则设计

平台采用的数学模型、出清与结算规则、后台算法引擎,完全依照山东电力现货市场规则,随着市场规则的调整可以及时进行更新。

(2)采用B/S架构设计,访问方便

整体采用B/S架构设计,用户申报在终端浏览器完成,采用数据库存储数据的形式,调用算法引擎对市场进行出清,出清结果存储至数据库汇总,并将出清结果在终端浏览器上展示给用户。

(3)源于理论,贴近实际

平台将专业理论知识与我国现有电力现货市场建设情况有机结合在一起,用户在模拟中既可以加深对市场运行的理解,又可以掌握实际的市场规则。

(4)专属定制,拓展性强

平台可以根据用户的企业特点,有针对性的进行调整,定制;用户采用专属ID登录模拟系统,模拟不同的申报策略,从最终结果中分析收入的变化,在实际市场中优化用户申报策略,提升用户企业收益。

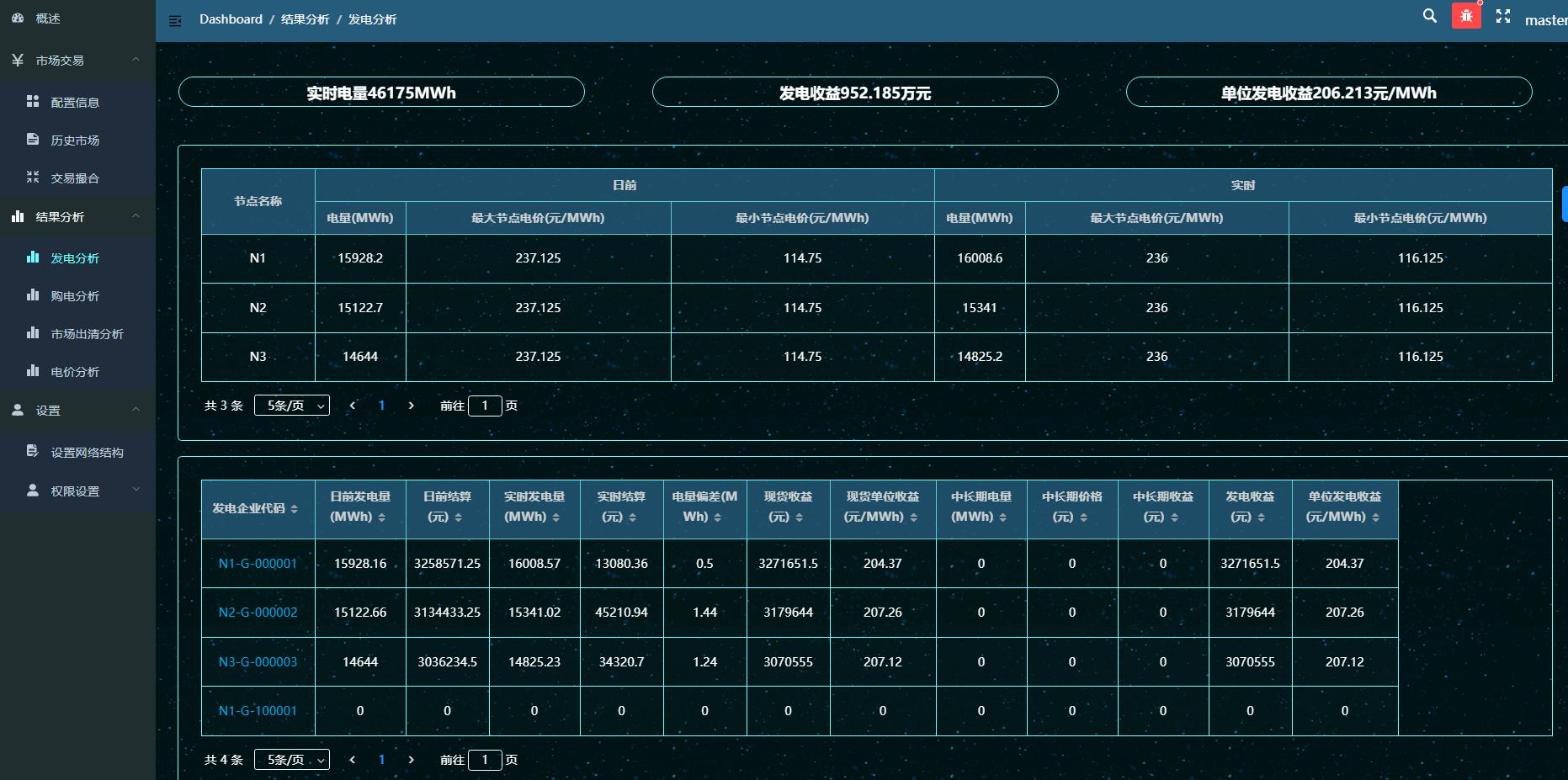

图6交易结果查看界面

四、平台链接

平台访问链接:http://pseo.sdu.edu.cn/#/MarketTradPlatform
